PMW-F55/F5 Super 35mm 4K数字摄影机

所属产品系列:XDCAM EX

       PMW-F55/F5是配备有全线新款配件的新型Super35mm 4K数字摄影机。这两款摄影机的出现,填补PMW-F3摄影机与F65 CineAlta 4K摄影机之间,Sony Super 35mm产品线的空白,使得影视制作人员在进行高清、2K或4K拍摄与制作时有了更灵活和创造性的选择。这两款款摄影机均采用了模块化的精巧设计,可方便地进行各种附件的配置。它们都搭载了4096 x 2160(总像素为1160万)分辨率的新型4K Super 35mm成像器

  •         PMW-F55/F5是配备有全线新款配件的新型Super35mm 4K数字摄影机。这两款摄影机的出现,填补PMW-F3摄影机与F65 CineAlta 4K摄影机之间,Sony Super 35mm产品线的空白,使得影视制作人员在进行高清、2K或4K拍摄与制作时有了更灵活和创造性的选择。这两款款摄影机均采用了模块化的精巧设计,可方便地进行各种附件的配置。它们都搭载了4096 x 2160(总像素为1160万)分辨率的新型4K Super 35mm成像器

    f55

                    Super35mm 4K CMOS成像器,4096x2160像素
                    超宽色域,优于胶片(F55)
                    标配全域电子快门(F55)
                    ISO 1250高感光度、T11灵敏度、 57dB高信噪比(F55)
                    ISO 2000高感光度、T13灵敏度、 57dB高信噪比(F5)
                    惊人的14档光圈宽容度
                    原生FZ镜头卡口、标配PL卡口适配器
                    可通过第三方适配器安装照相机镜头,支持机内记录HD 422/444
                    支持机内记录2K 422;支持机内记录QFHD/4K 422(F55)
                    通过外挂可记录2K/4K 16比特 RAW;机内2K/HD可升格到180p(F55。F5时为120p)*
                    外挂AXS-R5时,2K RAW可升格到240p(F55。F5时为120p)*
                    可实现双卡槽双记录,或机身与外挂双记录*;可实现单张卡内双记录
                    3G-SDI接口(4个)(F55。F5时为HD-SDI 4个);HDMI 1.4a接口
                            *需要后续的固件升级

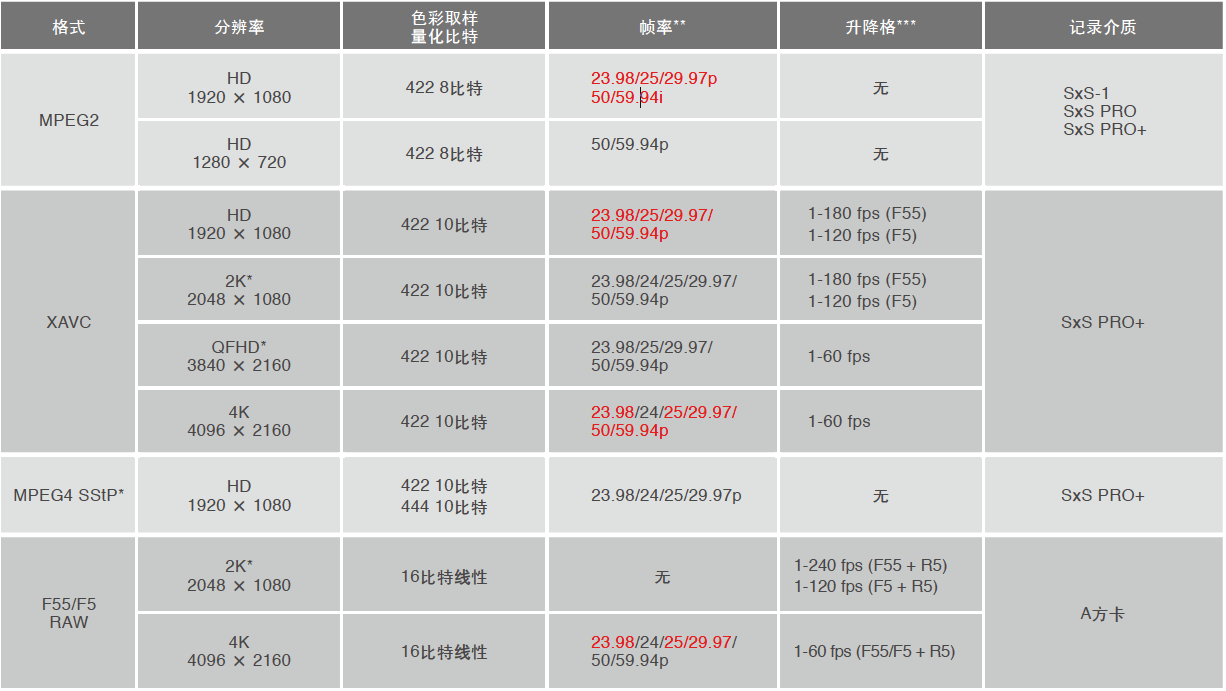

F55和F5记录格式

* 将在未来免费固件升级后支持。
** 红色字标注的帧率已经支持;其它帧率将在未来免费固件升级后支持。
*** 最高60 fps的XAVC HD格式已经支持。其它高帧率记录功能将在未来免费固件升级后支持。



工作流程


为了让用户在后期制作过程中能有最大限度的灵活性,我们提供几种4K工作流程,包括16比特线性ACES*1工作流程。同时,HD工作流程目前仍是制作市场的主流,我们也能提供成熟高效地支持。

PL电影镜头

新型的6支PL定焦镜头套装专门为F55和F5摄影机开发。该套装包括焦距为20、25、35、50、85和135mm的6支镜头。每个镜头都经过验证可以进行4K拍摄,并能将几何失真、光晕和呼吸效应降至最低。为了让镜头更换更加方便,所有的镜头都采用了一致的设计,如T2.0的9叶片大光圈,可拍摄出美丽的散焦效果、聚焦环可旋240°等。此外,如果取下标配的PL镜头座适配器,F55和F5原生的FZ镜头座可直接安装FZ镜头,还可以使用第三方适配器安装数码相机镜头,而且光学性能都不会下降。简而言之,它给用户预留了更灵活的镜头配置选择。

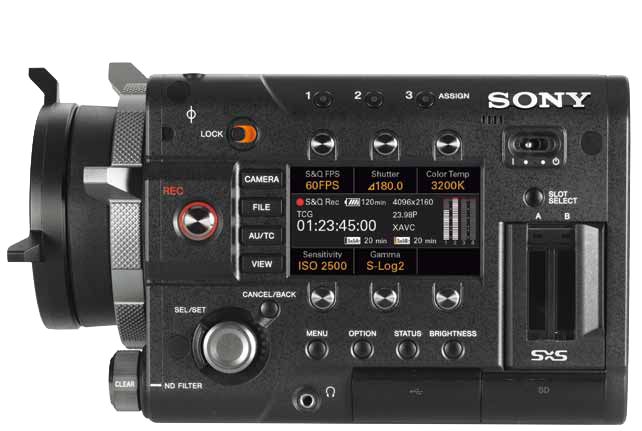

直观的用户操作界面

F55和F5摄影机都设计了精致、直观的界面,

方便用户快捷地设置和调整。它们都有一个

3.5英寸彩色液晶屏,以及几个一键操作快捷键,

可方便地调整六个关键参数,包括帧率、快门速

度、曝光和LUT监视输出等。此外,可指派按键

能够让用户将最喜欢的功能设置在触手可及的位置





















       1. 一目了然的菜单键
       2. 当前状态显示
       3. 4种类别菜单 (摄像机,文件,音频/时码,预览)
       4. 6个直接访问按键,用于快速对常用功能进行设置
       5. 4个可指派按键 (一个位于另一侧)
       6. 锁定键,用于防止误操作







  • F55和F5摄影机外观精致小巧,重量很轻,采用模块化设计,用户可以为每次拍摄任务,每个镜头进行灵活多样的配置。这两款摄影机均能兼容索尼最新设计的附件,以及行业标准的电影附件,从简单的纪录片拍摄、航拍、斯坦尼康稳定器拍摄,到正式的高端数字电影的全副武装拍摄,都能提供灵活的系统配置。



        F65RS          PMW-F55

  PMW-F5

一般规格

电源要求

DC 10.5 V 到17 V

DC 12 V (11 V 到17 V)

DC 12 V (11 V 到17 V)

功耗

约65 W (机械式选择快门操作) (不带镜头,寻像器,23.98PsF模式下)

约25 W (记录XAVC 4K 60p时,寻像器关闭,液晶屏关闭,4K SDI打开)

约24 W (记录XAVC HD 60p时,寻像器关闭,液晶屏关闭,HD- SDI打开)

操作温度

0℃到40℃

0℃到40℃

0℃到40℃

存放温度

-20℃到60℃

-20℃到60℃

-20℃到60℃

重量

5.0kg(含附件为6.5kg)

2.2kg(不含镜头、手柄、音频输入盒和附件)

2.2kg(不含镜头、手柄、音频输入盒和附件)

尺寸(宽×高×深)



151×189 ×210mm(不包括突出部分)

151×189×210mm (不包括突出部分)

成像器类型

单片Super 35mm型 CMOS

单片Super 35mm CMOS

单片Super 35mm CMOS

成像素数

2000万总像素

1160万 (全部),890万(有效)

1160万 (全部), 890万(有效)

宽高比

17:9





内置滤光镜

Clear, 中密度0.9 (1/8中密度), 中密度1.2 (1/16中密度),中密度1.5 (1/32中密
度),中密度1.8 (1/64中密度)

Clear, 0.9 (1/8ND), 1.8 (1/64ND)

Clear, 0.9 (1/8ND), 1.8 (1/64ND)

灵敏度(2000 lx, 89.9% 反射率)

ISO800

视频伽玛: T11@24p (3200K光源)

视频伽玛: T13 @24p (3200K光源)

ISO感光度

ISO200-3200

S-Log2 伽玛: ISO 1250 (D55光源)

S-Log2 伽玛: ISO 2000 (D55 光源)

镜头座

ø54mm PL镜头座

PL镜头座(标配镜头座适配器) FZ镜头座 (原生镜头座)

PL镜头座(标配镜头座适配器) FZ镜头座 (原生镜头座)

法兰距

52.00mm (+/-0.04mm可调整,每垫片增幅为0.01mm





宽容度

14档

14档

14档

信噪比



57dB (视频伽玛, 24p,噪声抑制关闭)

57dB (视频伽玛, 24p,噪声抑制关闭)

快门速度

1/24秒到1/6,000秒

1/24秒到1/6,000秒

1/24秒到1/6,000秒

快门角度

电子快门4.2°到360°,机械快门11.2°到180°

4.2°到360° (电子快门)

4.2°到360° (电子快门)

慢快门(SLS)



2, 3, 4, 5, 6, 7和8帧积累

2, 3, 4, 5, 6, 7和8帧积累

白平衡

预设 3200K, 4300K, 5500K

预设 (3200K, 4300K, 5500K),存储, ATW

预设 (3200K, 4300K, 5500K),存储, ATW

增益



-3, 0, 3, 6, 9, 12, 18 dB,自动增益控制

-3, 0, 3, 6, 9, 12, 18 dB,自动增益控制

伽玛曲线

显示伽玛ITU709/S-Log2

标准伽玛(x6), 超级伽玛1,超级伽玛2,超级伽玛3,超级伽玛4,超级伽玛7和超
级伽玛8, S-Log2伽玛

标准伽玛(×6), 超级伽玛1,超级伽玛2,超级伽玛3,超级伽玛4,超级伽玛7和超
级伽玛8, S-Log2伽玛

音频输入

SR-R4记录单元 CH-1/CH-2: XLR-3 芯 ( 母) (×2) Line/Mic/Mic +48V 可选

通道-1/通道-2: XLR型3芯(母) (×2), 线路/话筒/话筒+48V/AES/EBU

通道-1/通道-2: XLR型3芯(母) (×2), 线路/话筒/话筒+48V/AES/EBU

视频输出

BNC (×1), 75Ω, 1.0 Vp-p

HD-Y或HD同步(三电平) V1.0

HD-Y或HD同步(三电平) V1.0

音频输出



莲花(通道-1, 通道-2)

莲花(通道-1, 通道-2)

直流输入

Lemo 8芯(公) (×1),直流10.5 V到17 V, 直流20 V到30 V

4芯(x1), 11 V到17 V直流

4芯(x1), 11 V到17 V直流

直流输出

直流12 V: 11芯(×1), 最大4 A,直流24 V: 3芯(×1),最大4 A

4芯(x1), 11 V到17 V直流(最大2.0A) 带电池适配器

4芯(x1), 11 V到17 V直流(最大2.0A) 带电池适配器

寻像器

20芯(×1)





镜头

12芯(×1)





SDI输出

BNC (×2), HD-SDI (4:2:2)

HD模式: SDI 1/2节目输出, SDI 3/4 监视输出(字符打开/关闭)
4K模式: SDI 1/2/3/4节目输出 (字符打开/关闭), HD-SDI/3G-SDI可切换

SDI 1/2 节目输出, SDI 3/4 监视输出 (字符打开/关闭)

时码输入/输出

SR-R4记录单元,输入BNC (×1) 0.5 到18 Vp-p, 10 kΩ (SMPTE 12M 标准)

时码输入/输出 (×1)可切换

时码输入/输出 (×1)可切换

同步锁相输入

BNC (×1), 75Ω, 高清3电平同步, 0.6 Vp-p

BNC (×1)

BNC (×1)

遥控

8芯 (×1)

8芯 (×1)

8芯 (×1)

HDMI输出



A型(×1)

A型(×1)

外部输入/输出

Lemo 5芯(母) (×1)





以太网

RJ-45 型 (×1), 10BASE-T/100BASE-T X





USB

USB A型, USB2.0高速 (×1)

USB设备, Mini-B (×1) USB主机,A型 (×1)

USB设备, Mini-B (×1) USB主机,A型 (×1)

耳机输出

SR-R4记录单元-小型立体声插孔 (×1)

小三芯立体声插孔(×1)

小三芯立体声插孔(×1)

扬声器输出



单声道

单声道

快门



BNC (×1)

BNC (×1)

随机附件



肩带架(1),电缆夹架(1), 19mm直径碳杆(1), +B3×5螺丝(4), 中央手柄(1), 寻像器
安装盘(1), 座板(1), 电缆插头(LEMO 8芯) (1), 操作手册(CD-ROM) (1)

镜头座适配器(1),电池适配器(1),音频输入盒 (1),CD-ROM , 操作说明书 (英文) (1)

镜头座适配器(1),电池适配器(1),音频输入盒 (1),CD-ROM , 操作说明书 (英文)
